主要技術參數

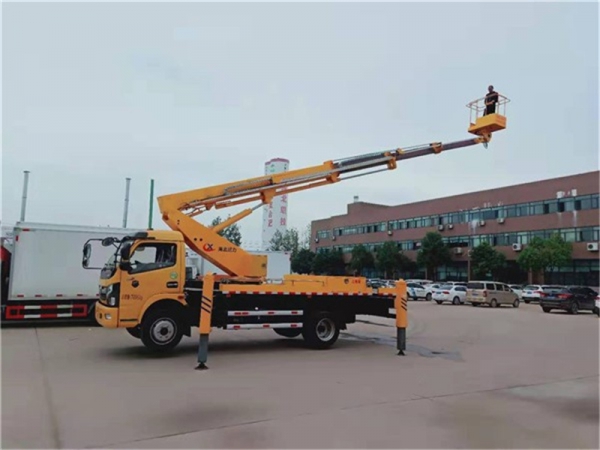

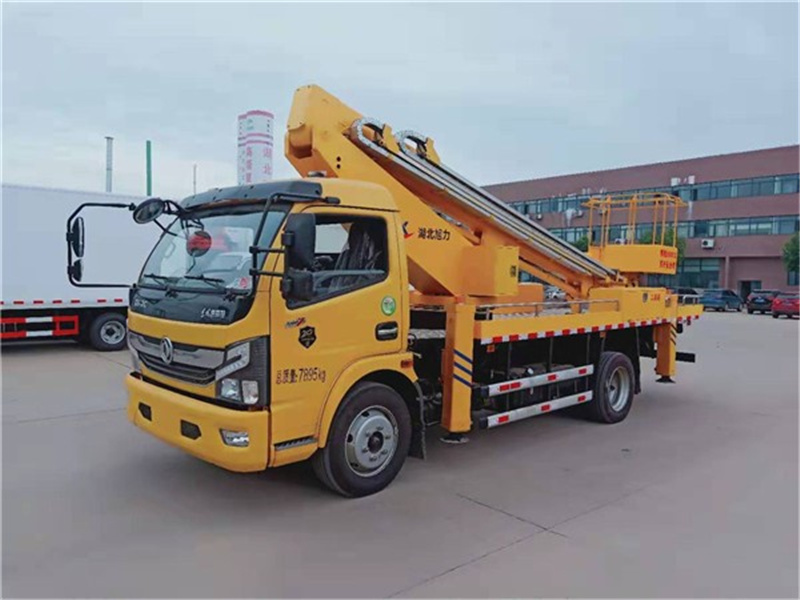

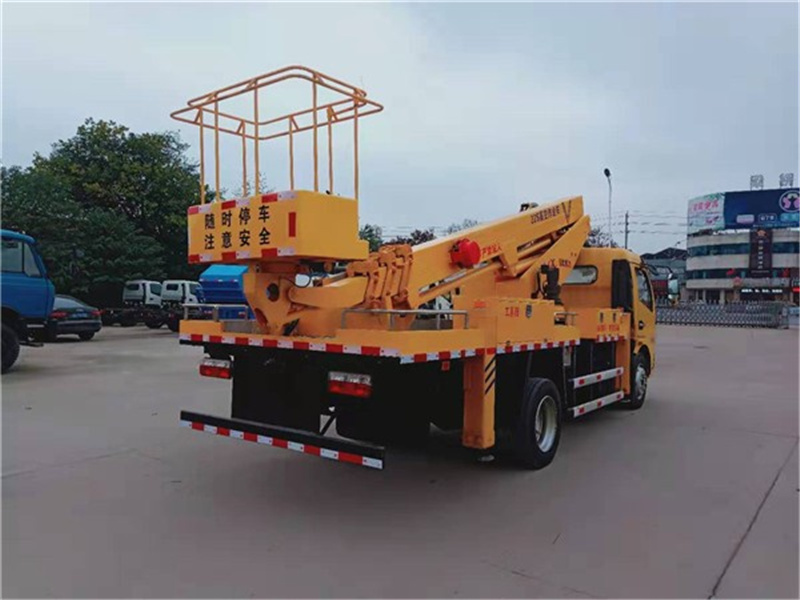

東風22米高空作業車主要技術參數 | ||||
類別 | 項目 | 單位 | 數據 | |
尺寸參數 | ★總長 | mm | 7750 | |
★總寬 | mm | 2190 | ||
★總高 | mm | 3130 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 3 | |
總質量 | kg | 7895 | ||
主要性能參數 | 工作平臺額定載荷★ | kg | 200 | |
**大作業高度★ | m | 22 | ||
★**大作業高度時作業幅度 | m | 5.0 | ||
★**大作業幅度 | m | 13.6 | ||
**大作業幅度時作業高★度 | m | 5.36 | ||
支腿跨距★ | 橫向 | mm | 4120 | |
縱向 | mm | 4650 | ||
臂架變幅時間 | s | ** | ||
臂架回轉速度 | s/r | 75 | ||
支腿收放時間 | s | 40 | ||
行駛參數 | ★前懸 | mm | 1130 | |
★后懸 | mm | 2310 | ||
★后伸 | mm | 1250 | ||
★軸距 | mm | 3800 | ||
**高行駛速度 | Km/h | 103 | ||
**小離地間隙 | mm | 195 | ||
接近角 | . | 21 | ||
離去角 | . | 14 | ||
配置說明
部件名稱 | 簡要說明 |
底盤型號 | EQ1125SJ8CDC |
發動機 | 朝柴發動機，**大功率125KW，170馬力，國六排放 |
駕駛室 | 單排座，可乘坐3人，駕駛室裝備空調 |
圍板及走臺板 | 不銹鋼圍欄及防滑走臺板 |
取力系統 | 機械操作 |
工作平臺 | （**0）1**x700x1150 |
臂架形式 | ★四節六邊型工作臂，同步伸縮 |
回轉裝置 | 旋轉回轉 |
支腿 | ★K型支腿，穩定性好，可同時或單獨操作，適應多種工況。 |
操作 | ★工作平臺和地面遙控器電氣操作 |
**系統 | 電液比例**系統，實現無級調速 |
調平系統 | 液壓自動調平 |
基本功能及安全配置
高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，**大作業高度22米，**大作業幅度13.6米。 | |
名稱 | 簡要說明 |
上下車自動互鎖裝置 | ★用于上下車互鎖，防止誤操作發生危險 |
支腿檢測功能 | 當支腿出現不受力情況，智能限動，保護安全， |
水平檢測功能 | ★實時檢測整車是否水平 |
應急電動應急泵 | 當發動機及主泵發生故障時，可將工作人員送回到地面 |
緊急停止裝置 | 用于緊急停止操作 |

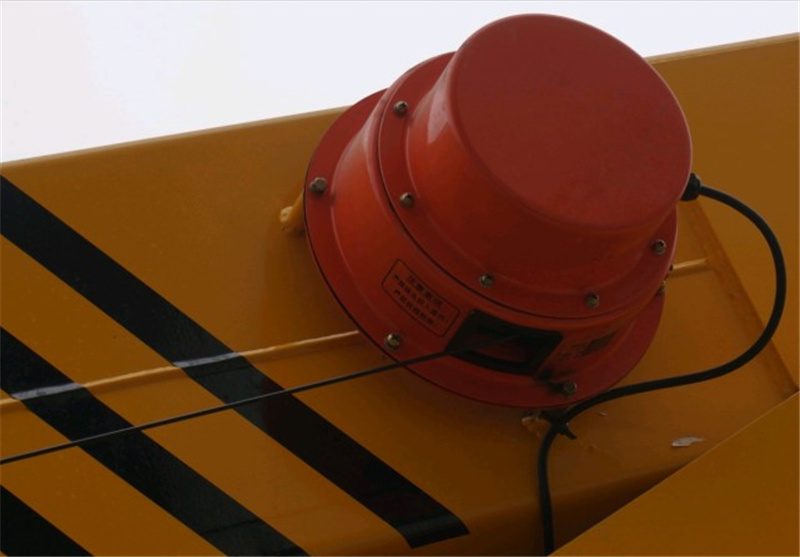

夜間安全**示裝置 | 在車輛上有工程頻閃燈，照明燈 |

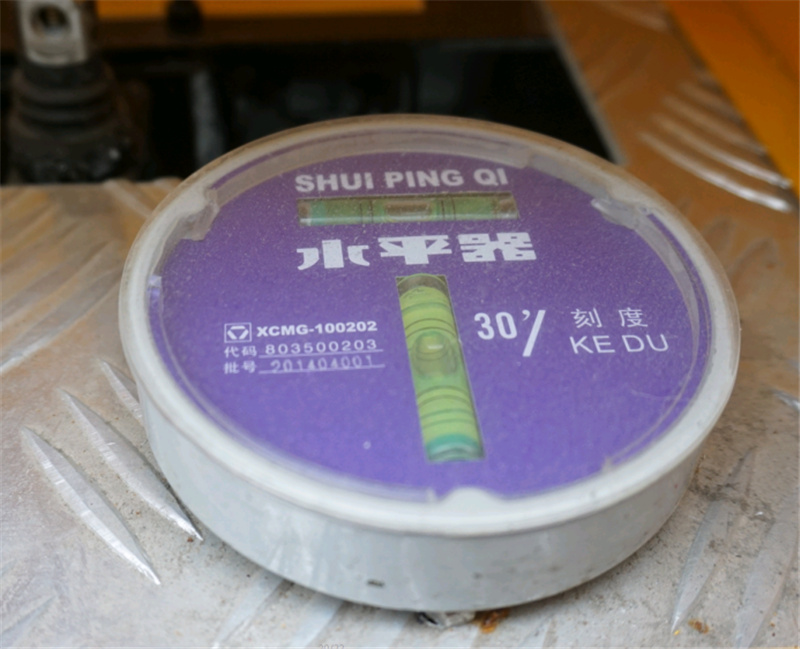

整車水平狀態測試儀 | 可檢測整車橫向縱向兩個方向傾斜狀態 |
發動機點火熄火 | 在轉臺和平臺處可對發動機進行點火，熄火** |
實時通訊 | 在平臺和下車設有無線對講 |
主要性能特點
K型支腿，穩定性好，可同時或單獨操作，適應多種工況。★

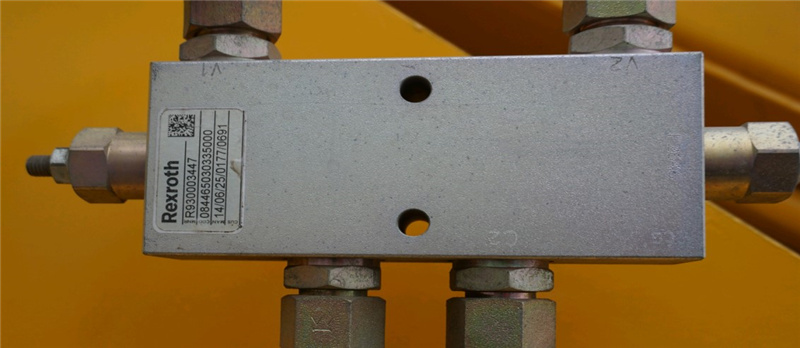

主要配套液壓、電器件：負載敏感比例閥、平衡閥、**器等均為進口件。
l 底盤采用東風底盤，配有空調，方向盤采用液壓助力。

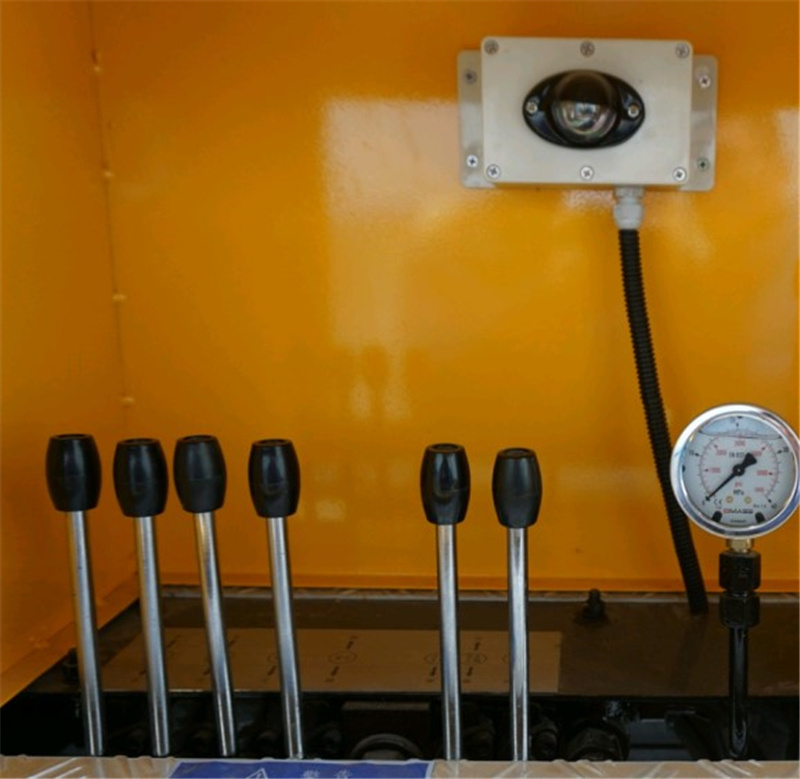

下車支腿操作箱配備照明燈，方便晚上工作，配置整車水平儀，保證車輛水平，確保安全。
平臺左右回轉采用進口封閉式擺動缸形式，工作靈活方便，安全可靠。

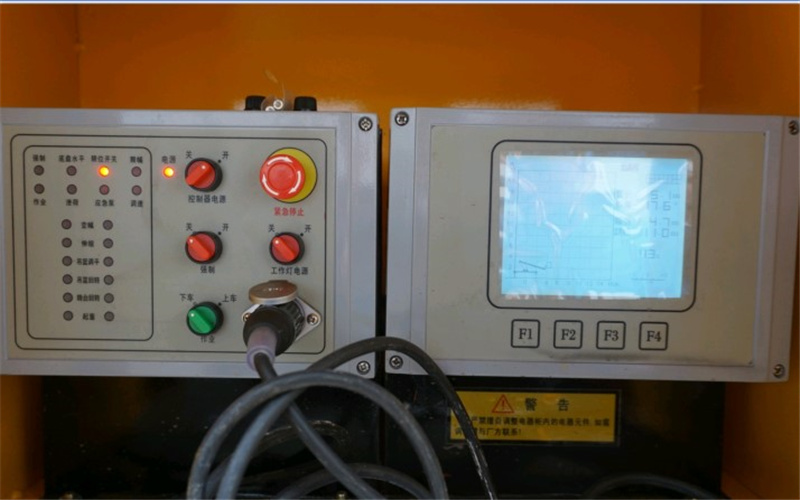

電腦**，自動限幅，危險工作報**，安全性能**。下車有顯示器，實時顯示整車作業工況。

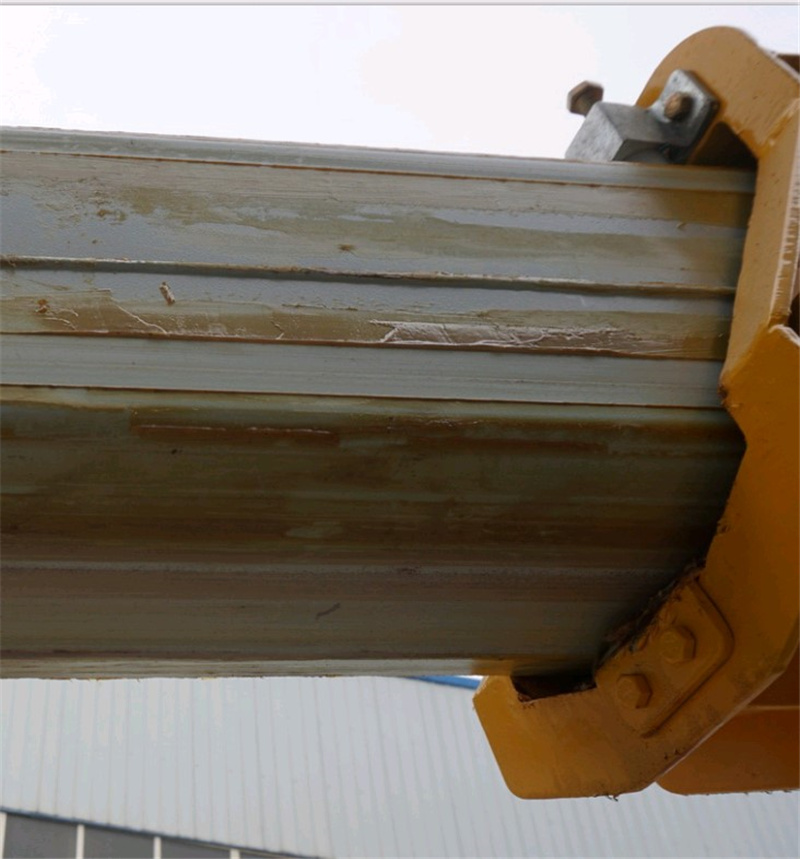

六邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。
整車電器采用CAN總線**系統，線路整齊、簡易。整車有三處操作：平臺操作，也可在地面用有線或無線操作，更方便觀察作業空間，安全可靠，工作效率高。
回轉機構采用可調節式，方便調節.
